Проектирование театральных залов: от концепции до пуско-наладки

Театр — это не только сцена, но и десятки систем, которые должны работать синхронно: механика, свет, звук, видео, коммуникации и безопасность. Слаженность начинается на этапе проекта.

Функциональная схема

Определяем состав помещений: сцена, колосники, карманы, оркестровая яма, гримёрные, склад реквизита, аппаратные, фойе. Логистика артистов и зрителей не должна пересекаться, а пути эвакуации — быть очевидными и свободными.

Свет и механика

Световые мосты и фермы, противовесные подъёмные линии, экраны и занавесы — все элементы согласуются по нагрузкам и сценарию эксплуатации. DMX‑управление, диммеры/драйверы, адресация и резервирование — основа стабильной работы.

Звук и акустика

Портальные АС, подбалконные delays, фронт‑филлы и сценический мониторинг образуют единую систему. Акустический расчёт определяет типы и углы разворота, а также параметры DSP для равномерного поля и разборчивости речи.

Видео и проекция

Лазерные проекторы с короткофокусными объективами и моторизованные экраны позволяют гибко менять декорации и визуальные сцены. Для трансляций и записей — PTZ‑камеры и интерфейсы захвата.

Кабельная инфраструктура

Трассы силовые и слаботочные разводятся с учетом электромагнитной совместимости. В сцене — лючки (XLR, Speakon, RJ‑45, DMX), в аппаратной — стойки с коммутацией и резервным питанием (ИБП).

Пуско-наладка и эксплуатация

После монтажа — тесты нагрузки, настройка пресетов, обучение персонала и регламенты обслуживания. Важно предусмотреть удалённый доступ для мониторинга и поддержку во время премьер.

Вывод: системный проект экономит бюджет на этапе стройки, снижает риски и делает театр гибким для репертуара.

Цели проекта и сценарии использования

Перед началом эскиза важно зафиксировать репертуарную политику и ожидаемую динамику постановок. Одни площадки преимущественно работают с драматической речью, другие — с мюзиклами, третьи — с фестивальными форматами, где требуется быстрый редизайн сцены и гибкая коммутация. Эти различия напрямую влияют на геометрию зала, световую сетку, акустику и состав электроакустики.

Сценарии должны быть измеримыми: максимальная заполненность, уровень фонового шума, необходимые уровни освещённости на лицах, требования к разборчивости речи и время на технологические перестановки. Для гастрольных проектов закладываются резервные мощности и универсальные точки подвеса.

Нормативы, безопасность и доступность

Театр — общественное здание с повышенными требованиями к эвакуации, пожарной безопасности и доступности маломобильных посетителей. Проект рассматривает сценарии отключения питания, задымления, частичной эвакуации и продолжения спектакля после восстановления систем.

На уровне архитектуры учитывают ширину проходов, подсветку ступеней, контрастность маркировки и тактильные указатели. Световые приборы, механизмы подъёма и электрощитовые проектируются с избыточностью и защитой от перегрузки.

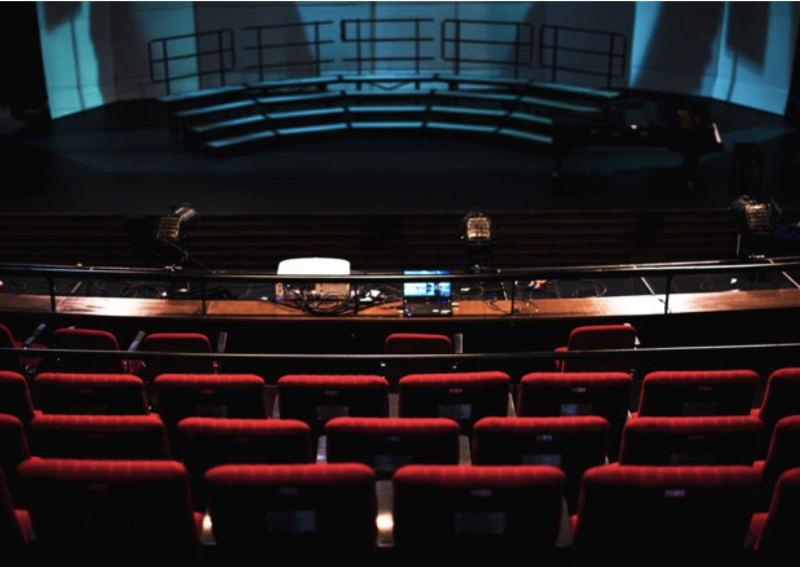

Геометрия зала и видимость

Посадка — это компромисс между вместимостью и комфортом. Продольный и поперечный уклон рядов обеспечивает видимость лиц и мимики. Углы сходимости зрительных лучей, высота горизонта и эксцентриситет первых рядов проверяются в 3D‑модели.

Балконы не должны экранировать звук и свет; подбалконные зоны проектируют с персональным освещением и delay‑линии. Расположение порталов учитывает как акустику, так и безопасность при подвесе.

Для кинопоказов и мультимедийных вставок вводят экран 16:10 или 16:9, учитывая высоту нижней кромки и углы видимости крайних кресел.

Сценическая механика и занавесы

Механика — нервная система сцены. Подъёмные линии, колосники, софитные фермы, портальные и антрактные занавесы согласуются по нагрузкам, скоростям и уровням шума. Каждая линия имеет паспорт, точки ревизии и регламент обслуживания.

Автоматизированные приводы с энкодерами позволяют точно повторять положения, а система управления хранит пресеты под спектакли. При проектировании учитывается возможность ручного дубля для аварийных ситуаций.

Свет: драматургия и техническая реализация

Свет решает художественные задачи: формирует объем на лицах, акцентирует мизансцены и управляет вниманием зрителя. Профильные приборы, Fresnel, PC‑линзы и заливной свет распределяются по фронтальной, контровой и боковой схемам.

Диммерные каналы и драйверы LED‑приборов проектируют с запасом по нагрузке и местами для расширения. Сеть управления — на базе DMX/RDM с оптическими изоляторами и сплиттерами, адресация документируется и хранится в репозитории театра.

Общий и дежурный свет интегрируются так, чтобы не разрушать художественную картинку и одновременно соответствовать нормам эвакуационного освещения.

Строительная акустика

Акустика ограждающих конструкций задаёт «потолок качества» для электроакустики. Сначала наводим порядок со временем реверберации RT60, ранними отражениями и рассеиванием. Аппаратные и машинные помещения развязываются виброопорами; проёмы и шахты герметизируются.

Балки и ниши, создающие флаттер-эхо, нивелируются комбинацией поглощения/диффузии. Кресла выбирают с предсказуемым спектром поглощения, чтобы заполненный и пустой зал вели себя похоже.

Электроакустика и системы озвучивания

Портальные кластеры формируют основную картину, фронт‑филлы выравнивают первые ряды, подбалконные delays обслуживают удалённые зоны. Мониторинг сцены — отдельные шины микса для солистов, хора и оркестра. DSP решает кроссоверы, задержки, эквализацию и ограничения.

Цифровой пульт обеспечивает мгновенную смену сцен, виртуальный саундчек и запись многоканальных дорожек на репетициях. Радиосистемы проектируются с расчётом радиочастот, диверсити‑приёмом и резервом антенн.

Видео, проекция и съёмка

Проекционные комплексы с моторизованными экранами позволяют быстро внедрять видеодекорации и титры. PTZ‑камеры и стационарные точки съёмки обслуживают трансляции, архивные записи и мосты с другими площадками.

Матрицы видео и интерфейсы захвата маршрутизируют источники — от медиа-серверов и плееров до камер и ПК режиссёра. Для быстрой интеграции с внешними группами закладывают стандартные входы/выходы на патч‑панелях.

Управление, сети и синхронизация

Единая система управления объединяет свет, механизацию, видео и звук в сценарии. Сенсорные панели дают оператору доступ к ключевым функциям без перехода между рабочими местами.

Сетевую инфраструктуру делят на VLAN‑ы: управление, мультимедиа, офисная сеть. Точные часы и синхронизация времени необходимы для логов и триггеров шоу‑контроллера.

Электроснабжение и резервирование

Силовые щиты зонируют нагрузки: свет, механика, звук, видео, бытовые группы. Критичные узлы — через ИБП и АВР, чтобы исключить выпадение шоу при кратковременных провалах напряжения.

Распределение фаз и учет гармоник предотвращают перегрев и падение напряжения. В шкафах — мониторинг тока, температуры и состояния защит.

Кабельная инфраструктура

Трассы проектируют с учётом электромагнитной совместимости: разнесение силовых и слаботочных линий, правильные пересечения, заземление экранов. Сценические лючки маркируются единообразно, а патч‑панели содержат запасные порты для будущих расширений.

В рабочих чертежах фиксируются длины, типы кабелей, коннекторы и схемы распайки. После ПНР проект «as built» передаётся эксплуатирующей организации.

BIM‑модель, документация, рабочие чертежи

BIM позволяет синхронизировать архитектуру, инженерию и сценотехнику, а также видеть коллизии до стройки. Документация включает планы, разрезы, схемы, спецификации, паспорта и инструкции по обслуживанию.

Для каждой системы формируется комплект исполнительной документации: фактические номера серий, адресация, IP‑план, DMX‑патч, пресеты DSP и схемы аварийных сценариев.

Бюджетирование и закупки

Смета делится на оборудование, монтаж, ПНР, обучение, гарантию и год сопровождения. По позициям указывают диапазоны вариантов: базовый, рекомендуемый и расширенный. Это упрощает торги без потери качества.

Tender‑документация описывает минимально допустимые характеристики без привязки к бренду там, где это возможно, и чётко фиксирует критичные параметры, влияющие на безопасность и совместимость.

Этапы реализации и ПНР

Последовательность этапов: концепция → эскиз → рабочий проект → поставка → монтаж → ПНР → обучение → сдача в эксплуатацию. На ПНР проверяют адресацию, нагрузочные тесты, параметры акустики/света/видео и корректность сценариев управления.

Результаты фиксируются в протоколах, все пресеты и конфигурации выгружаются в репозиторий с версионированием и резервным копированием.

QA/QC, риски и приёмка

Система качества включает входной контроль оборудования, чек‑листы монтажа, журналы испытаний и карту рисков. Приёмка проходит в два этапа: предварительная (готовность к репетициям) и окончательная (после премьерного показа и недельной безотказной работы).

Критерии готовности — документально подтверждённые измерения, резервирование критических узлов и обученный персонал.

Эксплуатация, обучение, SLA

Персонал проходит вводный курс и практику на спектаклях. Для каждого цеха оформляют краткие регламенты: ежедневные проверки, еженедельные тесты и ежеквартное ТО.

SLA фиксирует время реакции на инциденты, порядок удалённой поддержки и срок поставки запасных единиц.

Кейс‑наблюдения и типовые ошибки

Типовая ошибка №1 — начинать проект со списка оборудования вместо задач. Итог — несогласованные системы и перерасход. Ошибка №2 — игнорировать строительную акустику и надеяться «дотянуть» электроакустикой. Ошибка №3 — экономить на ПНР и обучении, из‑за чего пресеты теряются, а настройки не документируются.

Решение — последовательность, измеримость и дисциплина документации: каждая сцена и каждый пресет имеют владельца и резервную копию.

FAQ

Сколько времени закладывать на ПНР?

Для среднего театрального зала — от двух до четырёх недель при готовых строительных работах и поставленной мебели. Срок зависит от числа систем и сложности интеграции.

Нужен ли полноценный BIM для небольшого зала?

Даже облегчённая 3D‑модель экономит время: проверяются видимость, проёмы, коллизии и доступ к оборудованию для обслуживания.

Какой запас мощности по свету считать разумным?

Чаще всего берут 25–35% по группам, учитывая планы расширения и переход на LED‑парк.

Можно ли обойтись без сабвуферов в драматическом театре?

Можно, но умеренная НЧ‑поддержка полезна для музыки и эффектов; главное — не перегружать низы в речевых спектаклях.

Как фиксировать знания при смене труппы или команды?

Все пресеты и инструкции хранятся в Git‑репозитории или корпоративном хранилище с версионированием; смена команды не приводит к потере настроек.

Чек‑листы

Архитектура и геометрия

• Проверены углы видимости и высота горизонта.
• Согласован уклон рядов и высота балконов.
• Подбалконные зоны имеют отдельные источники света и delay‑линии.
• Предусмотрены места для людей на колясках.
• Обновлены путевые листы эвакуации.

Сцена и механика

• Паспортизированы подъёмные линии и точки подвеса.
• Ограничения по нагрузкам нанесены на фермы.
• Занавесы и экраны имеют дублирующее управление.
• Система управления механикой имеет резервное питание.
• Оформлен регламент ТО.

Свет

• DMX‑схема, адреса и пресеты задокументированы.
• Сплиттеры имеют оптоизоляцию; линии — терминированы.
• Расчёт освещённости выполнен для лиц и декораций.
• Дежурный и аварийный свет не конфликтуют с художественным.
• Резервные приборы и лампы/драйверы на складе.

Звук

• Акустический расчёт утверждён; измерены RT60, STI.
• DSP содержит пресеты для спектаклей и гастролей.
• Радиочастоты согласованы; антенны разнесены и закреплены.
• Мониторинг сцены настроен по зонам.
• Сделаны тестовые многоканальные записи.

Видео

• Проектор и экран согласованы по формату и яркости.
• PTZ‑камеры прописаны в матрице и пульте.
• Пульт/карта захвата протестированы с ПО монтажа/стрима.
• Выведены гостевые входы на патч‑панель.
• HDBaseT/SDI‑линии промаркированы и задокументированы.

Сети и управление

• VLAN‑ы разделены; включён мониторинг портов.
• Синхронизация времени настроена на всех узлах.
• Сценарии в контроллере протестированы и сохранены.
• Доступы операторов разграничены по ролям.
• Резервная копия конфигураций выгружена в хранилище.

Электрика

• Группы распределены по фазам с учётом гармоник.
• ИБП покрывают критичные узлы минимум на 10–15 минут.
• АВР отработан на практике.
• Протоколы измерений сопротивлений и защит в архиве.
• Схемы щитов актуальны и подписаны.

Глоссарий

RT60

Время реверберации: интервал, за который уровень звука падает на 60 дБ после остановки источника.

STI

Индекс разборчивости речи; метрика понятности речевого сигнала в помещении.

Delay‑линия

Группа акустических систем, работающая с задержкой для выравнивания времени прихода звука в удалённых зонах.

Fresnel

Тип прожектора с особой линзой, дающей мягкий световой пучок.

DMX/RDM

Протоколы управления светом и обратной связи от приборов.

DSP

Цифровая обработка сигналов: кроссоверы, эквализация, компрессия, задержки, лимитирование.

PTZ‑камера

Поворотно‑наклонная камера с оптическим зумом и удалённым управлением.

Колосники

Система балок и механизмов над сценой для подвеса декораций и оборудования.

ИБП

Источник бесперебойного питания для защиты критичных систем.

BIM

Информационное моделирование здания, объединяющее архитектуру и инженерные системы.

Заключение

Проект театрального зала — это синхронизация архитектуры, инженерии и искусства. Чем раньше фиксируются цели и метрики, тем точнее бюджет и меньше компромиссов на сцене. Системный подход, измеримость и дисциплина документации — три кита, на которых держится надёжная площадка.
